Сердцем любого такого устройства является импульсный трансформатор ключевой элемент, от правильности изготовления которого зависит надежность и производительность всей схемы. Хотя существует множество форм-факторов сердечников, от Ш-образных до стержневых, особой популярностью за свою эффективность и низкие поля рассеяния пользуются тороидальные трансформаторы. В этой статье мы, как наставники, проведем вас через весь процесс: от теоретических основ и расчетов до практических советов по намотке и проверке импульсного трансформатора для одной из самых распространенных схем полумостовой.

Эта инструкция предназначена для тех, кто хочет не просто повторить чужую конструкцию, а понять физику процесса и научиться самостоятельно проектировать и создавать надежные компоненты. Мы будем двигаться шаг за шагом, разбирая каждую деталь и предупреждая о возможных «подводных камнях».

Шаг 0: подготовка и теоретическая база без этого никуда

Прежде чем хвататься за паяльник и обмоточный провод, необходимо заложить прочный фундамент. Попытка намотать трансформатор «на авось», основываясь на интуиции или неполных данных из интернета, почти всегда заканчивается неудачей: сгоревшими транзисторами, перегревом или полным отказом устройства. Давайте разберемся, что нужно знать и иметь под рукой перед началом работы.

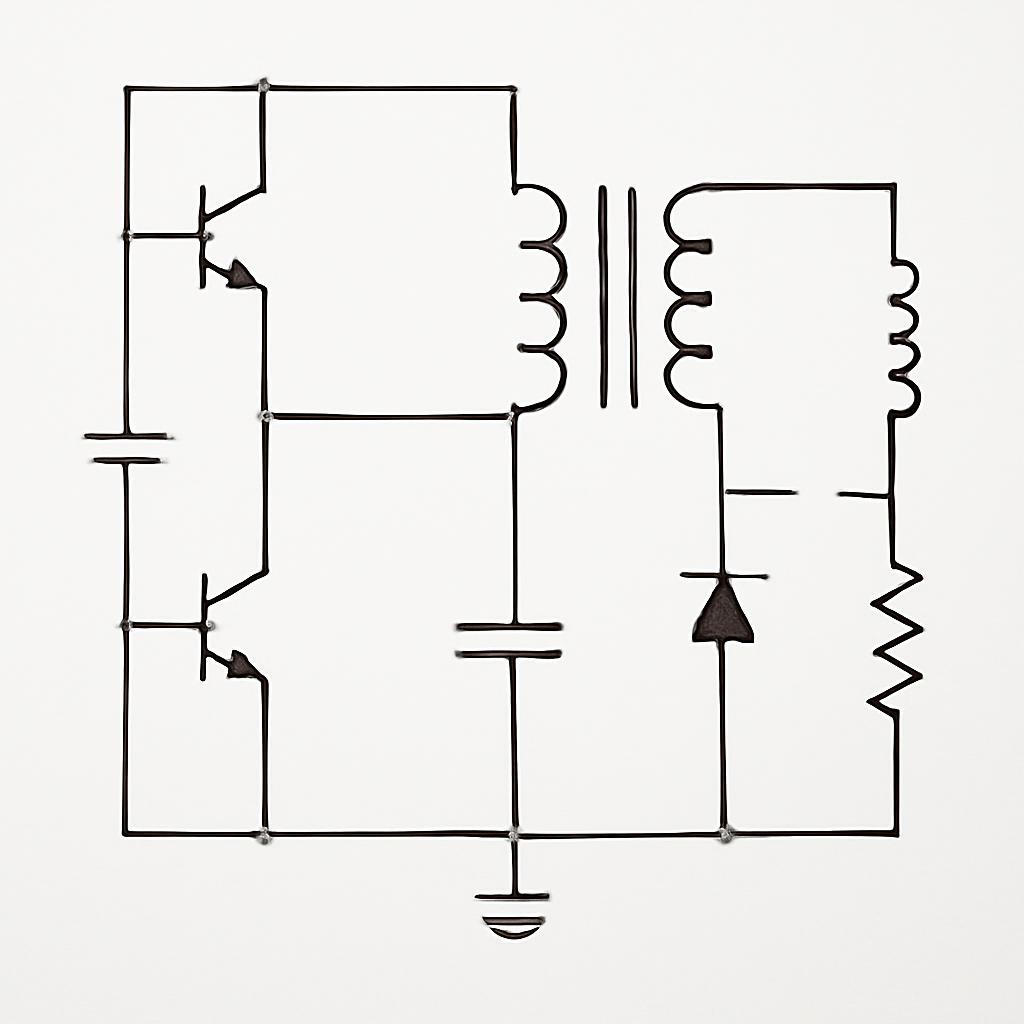

Почему именно полумост?

Полумостовая схема (half-bridge) это золотая середина в мире импульсных преобразователей. В отличие от более простой однотактной прямоходовой схемы (flyback), полумост использует магнитопровод сердечника в обе стороны (двухтактный режим). Это позволяет передавать значительно большую мощность при том же размере сердечника, так как он не рискует войти в насыщение от постоянного подмагничивания.

Ключевое преимущество полумоста: напряжение на закрытых транзисторах не превышает напряжения питания. Это делает схему идеальной для работы от сети 220В, где высоковольтные ключи дорогое и уязвимое место.

Однако у этой топологии есть и свои требования: необходимость в двух коммутирующих транзисторах и более сложном драйвере для управления «верхним» ключом. Но за повышение эффективности и мощности приходится платить. Теперь, когда мы понимаем, для чего готовим наш трансформатор, перейдем к самому ответственному этапу.

Что нужно подготовить для расчетов?

Прежде чем открыть калькулятор или специальную программу, соберите исходные данные. Без них любой расчет превращается в гадание на кофейной гуще. Вам понадобится:

• Диапазон входного напряжения (Uвх min, Uвх max): Например, для сети 220В после выпрямителя это будет примерно от 280В до 340В.
• Требуемые выходные напряжения (Uвых1, Uвых2...): Например, 12В и 5В.
• Максимальные токи нагрузки по каждому выходу (Iвых1, Iвых2...): Например, 5А для 12В и 1А для 5В.
• Рабочая частота преобразования (f): Типичные значения лежат в диапазоне 30-100 к Гц. Выбор частоты компромисс: выше частота меньше габариты трансформатора, но выше потери в ключах и сердечнике.
• Предполагаемый КПД: Для начала можно заложить 85-90% (0.85-0.9).

Резюме раздела

Мы определились с топологией (полумост) и поняли ее сильные стороны. Собрали все необходимые исходные данные для проектирования. Это наш чек-лист перед началом математических выкладок.

Что делать дальше?

Переходим к расчетам. На этом этапе мы определим габариты сердечника, количество витков для каждой обмотки и сечение провода.

Шаг 1: расчет трансформатора математика, которая спасет ваши транзисторы

Этот этап самый сложный, но и самый важный. Ошибка здесь гарантированно приведет к выходу из строя силовых ключей или перегреву трансформатора. Существует множество онлайн-калькуляторов и программ (например, от Starichok или Excellent IT), но понимание ручного расчета дает контроль над процессом и позволяет критически оценивать результаты программ.

1.1. выбор сердечника и расчет габаритной мощности

Сначала нужно определить требуемую мощность трансформатора. Она рассчитывается как сумма мощностей всех выходных обмоток, деленная на КПД.

Pобщ = (Uвых1 * Iвых1 + Uвых2 * Iвых2 + ...) / КПД

Пример: Для наших 12В/5А и 5В/1А мощность будет: (12*5 + 5*1) / 0.85 = (60 + 5) / 0.85 ≈ 76.5 Вт.

Теперь по этой мощности нужно подобрать ферритовый сердечник. Производители ферритов (Epcos, TDK, Ferroxcube) предоставляют таблицы, где указана габаритная мощность (Overall Power) для каждого типоразмера сердечника в зависимости от топологии и частоты. Для полумоста на частоте 50 к Гц для мощности 76.5 Вт подойдет, например, тороидальный сердечник из материала N87 типоразмера R25-R30 или ETD29/ETD34, если использовать Ш-образный.

Критическое предупреждение: Никогда не берите сердечник «впритык» по мощности. Запас в 20-30% спасет от перегрева и насыщения при пиковых нагрузках или повышении температуры окружающей среды.

1.2. расчет количества витков первичной обмотки

Это сердце расчета. Количество витков первичной обмотки определяет, войдет ли сердечник в насыщение. Насыщение это состояние, когда феррит больше не может «впитывать» магнитное поле. Для трансформатора это равносильно короткому замыканию, что мгновенно уничтожает транзисторы.

Формула для расчета витков первичной обмотки (Np):

Np = (Up * 104) / (4 * f * Bmax * Ae)

Разберем компоненты:

• Up (В): Напряжение на первичной обмотке. ВНИМАНИЕ! Для полумоста это половина минимального входного напряжения: Up = Uвх min / 2. В нашем примере: 280В / 2 = 140В. Это самая частая ошибка новичков.
• f (к Гц): Рабочая частота. Возьмем 50 к Гц.
• Bmax (Тл): Максимальная индукция. Это параметр, который нельзя превышать. Для большинства силовых ферритов он составляет 0.1-0.15 Тл. Брать больше рискованно. Возьмем 0.12 Тл.
• Ae (см2): Эффективная площадь сечения сердечника. Берется из даташита на выбранный сердечник. Допустим, для нашего сердечника это 1.2 см2.

Считаем: Np = (140 * 104) / (4 * 50 * 0.12 * 1.2) = 1400000 / 28.8 ≈ 48.6 витков. Округляем всегда в большую сторону до целого числа 49 витков.

1.3. расчет витков вторичных обмоток

Здесь все проще. Количество витков вторичных обмоток (Ns) рассчитывается через коэффициент трансформации. Но нужно учесть падение напряжения на выпрямительных диодах (Vd), которое для диодов Шоттки составляет 0.4-0.6В.

Ns = Np * (Uвых + Vd) / Up

Пример для обмотки 12В: Ns12 = 49 * (12 + 0.5) / 140 = 49 * 12.5 / 140 ≈ 4.375 витков. Округляем до 5 витков.

Пример для обмотки 5В: Ns5 = 49 * (5 + 0.5) / 140 = 49 * 5.5 / 140 ≈ 1.925 витков. Округляем до 2 витков.

Небольшое увеличение напряжения из-за округления витков вверх легко компенсируется стабилизатором в схеме обратной связи.

Резюме раздела

Мы выполнили ключевые расчеты: определили габаритную мощность, выбрали сердечник и, самое главное, рассчитали количество витков для всех обмоток, заложив запас прочности от насыщения сердечника.

Что делать дальше?

Теперь, зная количество витков, нужно определить, проводом какого диаметра их мотать, чтобы он не перегрелся под нагрузкой. Здесь нас поджидает еще один «подводный камень» скин-эффект.

Шаг 2: выбор провода и борьба со скин-эффектом

Итак, у нас есть количество витков. Казалось бы, осталось просто взять провод потолще, чтобы он выдержал ток, и намотать. Но здесь нас поджидает коварный враг любого высокочастотного устройства скин-эффект (поверхностный эффект). Игнорирование этого явления прямой путь к созданию не трансформатора, а хорошего кипятильника.

Что такое скин-эффект и почему он так важен?

На постоянном токе электроны равномерно распределяются по всему сечению проводника. Но с ростом частоты переменный ток начинаетвытесняться на поверхность провода. Представьте себе трубу с водой: на низкой скорости вода течет по всему объему, а на очень высокой она как бы прижимается к стенкам, а в центре почти не движется. То же самое происходит с током в проводе.

В результате эффективное сечение провода, по которому реально течет ток, резко уменьшается. Это приводит к росту его активного сопротивления, потерям мощности и, как следствие, сильному нагреву. Толстый медный провод на частоте 50 к Гц может греться так, будто он в разы тоньше.

Запомните правило: для импульсного трансформатора толстый монолитный провод это почти всегда плохое решение. Он выглядит солидно, но работает крайне неэффективно.

Глубина проникновения тока (δ), тот самый поверхностный слой, зависит от частоты и материала. Для меди на частоте 50 к Гц она составляет примерно 0.3 мм. Это значит, что провод диаметром более 0.6 мм будет использоваться неэффективно его сердцевина будетпростаивать.

2.1. расчет необходимого сечения провода

Сначала определим, какое суммарное сечение нам вообще нужно, исходя из токов в обмотках. Для этого нам понадобится такой параметр, как плотность тока (J). Это компромиссная величина:

• Низкая плотность тока (2-3 А/мм²): Меньше нагрев, выше КПД, но трансформатор будет больше по размеру и дороже (больше меди).
• Высокая плотность тока (4-6 А/мм²): Компактный трансформатор, но сильнее нагрев. Требует хорошего охлаждения.

Для самодельных конструкций без принудительного обдува лучше ориентироваться на 3-4 А/мм².

Расчет тока в первичной обмотке (Ip):

Ip = Pобщ / Uвх min = 76.5 Вт / 280 В ≈ 0.27 А

Расчет сечения для первичной обмотки (Sp):

Sp = Ip / J = 0.27 А / 4 А/мм² ≈ 0.07 мм²

Расчет сечения для вторичных обмоток:

Токи нам известны из исходных данных.

Ss12 (для 12В/5А) = 5 А / 4 А/мм² = 1.25 мм²

Ss5 (для 5В/1А) = 1 А / 4 А/мм² = 0.25 мм²

2.2. как победить скин-эффект: многожильный провод и литцендрат

Теперь мы знаем требуемое сечение. Но мы также знаем, что провод диаметром более 0.6 мм (что соответствует сечению ~0.28 мм²) на нашей частоте неэффективен. А для 12-вольтовой обмотки нам нужно аж 1.25 мм²! Что делать?

Решение простое и элегантное: вместо одного толстого провода использовать жгут из нескольких тонких, изолированных друг от друга лаком. Суммарное сечение этих проводов должно быть равно расчетному.

Идея в том, чтобы общая площадь поверхности множества тонких проводов была гораздо больше, чем у одного толстого провода того же суммарного сечения. Мы даем току многодорожек на поверхности.

Практический расчет жгута:

Возьмем для нашего жгута провод диаметром 0.3 мм (сечение ~0.07 мм²). Он точно укладывается в рамки скин-эффекта.

• Для первички (0.07 мм²): Достаточно одного такого провода. 0.07 мм² / 0.07 мм² = 1 провод.
• Для обмотки 12В (1.25 мм²): 1.25 мм² / 0.07 мм² ≈ 17.8. Округляем до 18 проводов в жгуте.
• Для обмотки 5В (0.25 мм²): 0.25 мм² / 0.07 мм² ≈ 3.57. Округляем до 4 проводов в жгуте.

Идеальным решением является использование специального провода литцендрата. Это уже готовый жгут из множества тонких, изолированных эмалью и сплетенных особым образом жил. Он обеспечивает минимальные потери на высоких частотах, но стоит дороже и его сложнее найти.

Сравнение типов обмоточного провода

Параметр	Одиночный толстый провод	Самодельный жгут (ПЭВ/ПЭЛ)	Литцендрат
Эффективность на ВЧ	Очень низкая	Хорошая	Отличная
Удобство намотки	Высокое	Среднее (нужно скручивать)	Высокое
Стоимость	Низкая	Низкая	Высокая
Надежность изоляции	Высокая	Средняя (риск повреждения лака)	Очень высокая

Резюме раздела

Мы разобрались с коварным скин-эффектом, рассчитали реальные токи в обмотках и требуемое сечение провода. Главный вывод: для мощных высокочастотных обмоток используем не один толстый провод, а жгут из множества тонких, либо готовый литцендрат.

Что делать дальше?

Все расчеты завершены. У нас есть сердечник, количество витков для каждой обмотки и понимание, каким проводом их мотать. Настало время перейти от теории к практике к самому процессу намотки, изоляции и сборки трансформатора.

Шаг 3: технология намотки от голого сердечника до готового изделия

Теория и расчеты позади. Теперь начинается самый медитативный, но и требующий предельной концентрации этап физическое создание трансформатора. Аккуратность здесь не вопрос эстетики, а залог надежности, безопасности и соответствия расчетным параметрам. Любая небрежность, будь то поврежденная изоляция провода или пропущенный виток, может свести на нет все предыдущие усилия.

3.1. подготовка материалов и сердечника

Прежде чем сделать первый виток, подготовимплацдарм.

1. Обработка сердечника. Это критически важный шаг для тороидальных сердечников. Края ферритового кольца могут быть очень острыми. Феррит хрупок и абразивен, как мелкозернистый наждак. При намотке, особенно при натяжении провода, эти острые грани легко срежут тонкий лаковый слой изоляции, создав короткозамкнутый виток. А это верная гибель трансформатора. Возьмите мелкую наждачную бумагу или надфиль и аккуратно скруглите все острые кромки внутренние и внешние. После этого тщательно очистите сердечник от ферритовой пыли. Обязательно обмотайтеобработанное кольцо одним-двумя слоями специальной термостойкой ленты (каптоновой, майларовой). Это создаст гладкую и безопасную поверхность для намотки.
2. Подготовка провода. Отмерьте необходимую длину провода для каждой обмотки с запасом (примерно 20-30%) на выводы и удобство намотки. Если вы используете жгут из нескольких проводов, сложите их вместе и слегка скрутите (примерно 1-2 витка на 10 см длины), чтобы они держались вместе и ложились на сердечник как единое целое.

3.2. порядок намотки обмоток: что, зачем и почему?

Последовательность намотки обмоток напрямую влияет на параметры трансформатора, в частности на индуктивность рассеяния. Чем она ниже, тем меньше выбросы напряжения на силовых ключах и выше КПД. Для полумостовой схемы классический и надежный порядок следующий:

1. Первичная обмотка (Np). Она мотается первой, непосредственно на изолированный сердечник. Это высоковольтная обмотка, и ее расположение в глубине обеспечивает наилучшую изоляцию и экранирование от внешних наводок.
2. Межобмоточная изоляция. После завершения намотки первички накладывается самый ответственный изоляционный слой. Он должен обеспечивать гальваническую развязку между сетью 220В и низковольтной вторичной частью. Не экономьте на этом!
3. Вторичные обмотки (Ns). Поверх изоляции мотаются все вторичные обмотки. Если их несколько, то сначала, как правило, мотают самую мощную (в нашем случае 12-вольтовую), так как она требует самого толстого провода (жгута) и ее сложнее всего аккуратно уложить.
4. Финишная изоляция. Поверх всех обмоток накладывается внешний изолирующий и защитный слой.

Существует и более продвинутая техникасэндвич: половина первички -> вторичка -> вторая половина первички. Это значительно уменьшает индуктивность рассеяния, но усложняет намотку и изоляцию. Для первой конструкции рекомендуем придерживаться классического порядка.

3.3. практические советы по намотке на тороидальный сердечник

Намотка на тор процесс кропотливый. Весь моток провода приходится каждый раз просовывать черезбублик. Чтобы облегчить себе жизнь, используйтечелнок небольшую катушку или просто кусок пластика, на который наматывается нужный отрезок провода.

• Плотность и равномерность. Укладывайте витки максимально плотно друг к другу, без зазоров и перехлестов. Это называется намоткавиток к витку.
• Распределение по кольцу. Старайтесь распределить обмотку равномерно по всей длине окружности сердечника. Идеально занять около 340-350 градусов, оставив небольшой сектор для удобного вывода начала и конца обмотки. Неравномерная намотка (например, на одной половине кольца) резко увеличивает поля рассеяния.
• Считайте витки! Это звучит банально, но сбиться очень легко. Считайте каждый виток вслух или делайте отметки на бумаге через каждые 10 витков. Ошибка в один виток во вторичной обмотке изменит напряжение, а ошибка в первичной может привести к насыщению.
• Направление намотки. Для простого трансформатора направление намотки всех обмоток (например, по часовой стрелке) не критично, но для согласованности лучше придерживаться одного направления для всех. Начала и концы обмоток нужно будет правильно сфазировать при подключении.

3.4. изоляция гарантия вашей безопасности

Изоляция это не то, на чем стоит экономить. Она выполняет две функции: защищает тонкий лак провода от повреждений и обеспечивает электрическую безопасность, разделяя высоковольтную и низковольтную цепи.

Для межобмоточной изоляции (между первичной и вторичными обмотками) необходимо намотать не менее 3-4 слоев специальной ленты с перекрытием в половину ширины. Это создаст надежный барьер, способный выдержать несколько киловольт.

Сравнительная таблица изоляционных материалов

Материал	Рабочая температура, °C	Пробивное напряжение (на слой)	Особенности и применение
Лента ПЭТФ (Майлар/Лавсан)	до 130°C	~3-5 кВ	Самый распространенный и доступный вариант. Отлично подходит для межобмоточной и внешней изоляции.
Каптоновая лента (полиимид)	до 250-300°C	~5-7 кВ	Более дорогая, но очень термостойкая и тонкая. Идеальна для межслойной изоляции и ответственных узлов.
Лакоткань (ЛШМ, ЛКМ)	до 105-120°C	~6-10 кВ	"Классика". Обеспечивает очень прочную и толстую изоляцию. Хороша для силовых трансформаторов, но увеличивает габариты.
Стеклотканевая лента	до 180°C	~1-2 кВ	Используется в основном как механическая защита и бандаж, хорошо впитывает лаки и компаунды.

Резюме раздела

Мы прошли самый ответственный практический этап: подготовили сердечник, аккуратно уложили обмотки в правильном порядке и, что самое важное, обеспечили надежную многослойную изоляцию. Готовыйполуфабрикат трансформатора лежит перед нами.

Что делать дальше?

Остались финальные штрихи: правильно вывести и залудить концы обмоток, провести первичные тесты на короткое замыкание и индуктивность, а также (опционально, но крайне желательно) выполнить пропитку лаком для монолитности и защиты от вибрации и влаги.

Шаг 4: финальная сборка и проверка семь раз отмерь

Наш трансформатор почти готов. Он намотан, изолирован, но пока это лишь заготовка. Чтобы превратить его в надежный компонент, необходимо выполнить несколько финальных, но от этого не менее важных операций. Пропуск этого этапа это игра врусскую рулетку с дорогими силовыми транзисторами и, что еще важнее, с вашей безопасностью.

4.1. обработка выводов и пайка

Выводы обмоток это мост между трансформатором и остальной схемой. Они должны быть надежно заизолированы и подготовлены к пайке.

• Зачистка эмали. С концов выводов необходимо снять лаковую изоляцию. Для одиночного провода достаточно аккуратно соскоблить ее скальпелем или обжечь в пламени зажигалки с последующей зачисткой.
• Лужение жгутов и литцендрата. Это более сложная задача. Просто соскоблить лак с десятка тонких жил невозможно. Самый эффективный способ химико-термический. Возьмите на кончик паяльника большую каплю припоя и опустите в нее конец жгута. Для ускорения процесса можно коснуться жгутом таблетки аспирина (ацетилсалициловой кислоты), но делайте это в хорошо проветриваемом помещении или под вытяжкой дым очень едкий! Кислота быстро разрушит лак, и все жилки одновременно облудятся. После этого скрутите их вместе в единый монолитный вывод.
• Изоляция. На каждый вывод, прямо у основания трансформатора, наденьте отрезок термоусадочной трубки подходящего диаметра. Это защитит место выхода провода от излома и предотвратит случайное замыкание.

4.2. контрольные измерения: чек-лист перед первым включением

Никогда, ни при каких обстоятельствах не устанавливайте свеженамотанный трансформатор в схему без предварительной проверки. Вам понадобится обычный мультиметр и, в идеале, LCR-метр.

1. Визуальный осмотр. Еще раз внимательно осмотрите трансформатор. Нет ли повреждений изоляции? Не торчат ли острые края провода? Все ли выглядит аккуратно и надежно?
2. Проверка на обрыв (прозвонка). В режиме прозвонки или измерения сопротивления проверьте каждую обмотку. Мультиметр должен пищать (или показывать низкое сопротивление), подтверждая целостность провода. Если обмотка не звонится ищите обрыв.
3. Проверка изоляции (мегомметр или мультиметр). Это самый важный тест на безопасность. Переключите мультиметр в режим измерения максимального сопротивления (мегаомы). Проверьте сопротивление между первичной обмоткой и каждой из вторичных. Затем между разными вторичными обмотками. В идеале прибор должен показыватьбесконечность (разрыв цепи). Если он показывает хоть какое-то конечное сопротивление у вас пробой изоляции, такой трансформатор использовать категорически нельзя!
4. Измерение индуктивности (требуется LCR-метр). Это тест на наличие короткозамкнутых витков. Измерьте индуктивность первичной обмотки. Она должна соответствовать расчетной (многие программы-калькуляторы показывают это значение) и обычно составляет единицы или десятки миллигенри (м Гн). Если прибор показывает очень низкую индуктивность (микрогенри, мк Гн) у вас почти наверняка есть короткозамкнутый виток. Такой трансформатор будет работать как печка и быстро выйдет из строя.

Короткозамкнутый виток это тихий убийца. Он невидим глазу, но под напряжением превращается во вторичную обмотку, замкнутую саму на себя, вызывая огромный ток и катастрофический перегрев сердечника.

4.3. пропитка лаком: финальный штрих для перфекционистов

Чтобы придать трансформатору монолитность, защитить его от влаги и, что немаловажно, избавиться от высокочастотногописка из-за вибрации витков, его можно пропитать специальным электроизоляционным лаком (например, КО-916К или аналоги).

Процесс прост: трансформатор полностью погружается в лак на 15-20 минут, чтобы он пропитал все пустоты между витками. Затем его вынимают, дают стечь излишкам и сушат согласно инструкции к лаку (обычно это несколько часов при комнатной температуре, а затем несколько часов при повышенной температуре 60-80°C).

Критическое замечание: для единичного любительского проекта, который будет работать в сухом помещении, пропитка не является обязательной, если намотка выполнена плотно и аккуратно. Но для серийного производства или устройств, работающих в сложных условиях, это необходимая технологическая операция.

Резюме раздела

Мы выполнили финальную сборку, подготовили выводы и, самое главное, провели комплексную проверку нашего изделия. Теперь мы уверены, что трансформатор не имеет обрывов, коротких замыканий и пробоев изоляции. Он готов к установке в схему.

Что делать дальше?

Самый волнительный момент первое включение. Установка трансформатора в схему и запуск под нагрузкой с контролем температуры и выходных напряжений. Это финальный экзамен для нашей работы.

Часто задаваемые вопросы (FAQ)

Что будет, если намотать меньше витков в первичной обмотке, чем получилось по расчету?

Это одна из самых опасных ошибок. Уменьшение числа витков первички приведет к резкому росту индукции в сердечнике. При пиковом входном напряжении сердечник войдет в насыщение. Для схемы это будет равносильно короткому замыканию. Силовые транзисторы мгновенно выйдут из строя из-за сверхтока. Всегда округляйте расчетное количество витков только в большую сторону.

Трансформатор сильно греется даже на холостом ходу. в чем может быть причина?

Сильный нагрев без нагрузки почти всегда указывает на одну из двух проблем: либо в трансформаторе есть короткозамкнутый виток, либо расчет был выполнен неверно (слишком большая индукция Bmax или завышенная частота для данного материала сердечника), что приводит к большим потерям в самом феррите. Необходимо провести проверку LCR-метром и перепроверить все расчеты.

Можно ли использовать ферритовый сердечник от старого компьютерного блока питания?

Да, можно, но с большой осторожностью. Главная проблема неизвестные свойства материала (магнитная проницаемость, индукция насыщения, потери на нужной частоте). Придется либо экспериментально определять его параметры, либо закладывать в расчеты очень консервативные значения (например, Bmax не более 0.1 Тл), чтобы гарантированно не войти в насыщение. Для экспериментов это хороший вариант, но для надежного устройства лучше купить новый сердечник с известной документацией (даташитом).

Почему трансформатор пищит или свистит под нагрузкой?

Этот звук следствие магнитострикции, то есть физической вибрации витков и самого сердечника под действием переменного магнитного поля. Чаще всего это говорит о недостаточно плотной намотке. Витки вибрируют и издают высокочастотный звук. Качественная, плотная укладка провода и последующая пропитка лаком, которая склеивает все витки в монолит, полностью решают эту проблему. Иногда причиной писка может быть и нестабильная работа цепи обратной связи в самом источнике питания.

Какая разница между тороидальным и ш-образным сердечником для импульсного трансформатора?

Тороидальные сердечники имеют замкнутый магнитопровод без зазоров, что обеспечивает очень низкие поля рассеяния (меньше электромагнитных помех) и высокую эффективность. Однако их сложнее мотать, особенно в промышленных условиях. Ш-образные сердечники (ETD, EFD) проще в намотке (провод укладывается на отдельный каркас) и сборке, но имеют технологический зазор между половинками, что увеличивает поля рассеяния. Для ответственных или чувствительных к помехам устройств часто предпочтительнее именно тороидальные трансформаторы.

Заключение

Мы прошли весь путь от теоретических основ и расчетов до практической намотки и проверки импульсного трансформатора для полумостовой схемы. Вы узнали, как выбрать сердечник, рассчитать витки, побороть скин-эффект и обеспечить надежную гальваническую развязку. Это комплексный процесс, где важна каждая деталь.

Главный секрет успеха это не спешка, а скрупулезность на каждом этапе. Перепроверяйте свои расчеты, будьте предельно аккуратны при намотке и никогда не пренебрегайте качественной изоляцией и финальной проверкой. Ошибка, допущенная в начале, обязательно проявит себя в конце, но уже с дымом и сгоревшими деталями. Не бойтесь экспериментировать! Создание собственного импульсного трансформатора это не магия, а инженерное искусство, доступное каждому, кто готов учиться и действовать вдумчиво. Ваш первый успешно работающий блок питания, собранный с нуля, принесет вам ни с чем не сравнимое удовлетворение.
