Увы, в реальности наши гаджеты постоянно подвергаются атаке невидимого врага электромагнитных помех. Они как радио-шум, который проникает повсюду и портит нам жизнь. И именно для борьбы с такими невидимыми врагами и были созданы синфазные дроссели, маленькие, но могучие компоненты, которые стоят на страже чистоты сигналов. Сегодня мы с вами заглянем им под «капот» и разберемся, как устроены эти незаметные герои и почему без них современная техника просто немыслима.
Что такое дроссель и почему он не душит, а спасает?
Слово «дроссель» у многих ассоциируется с чем-то, что ограничивает или «душит» поток. В каком-то смысле так и есть, но в электронике это ограничение носит исключительно полезный характер. Дроссель, или, если быть точнее, катушка индуктивности, созданная для одной конкретной цели сопротивляться резким изменениям тока. Когда через него протекает ток, он накапливает энергию в виде магнитного поля. Если ток пытается внезапно измениться (например, из-за скачка напряжения или помехи), дроссель «возмущается» и, отдавая накопленную энергию, пытается сгладить этот скачок. Это как амортизатор на автомобиле, который гасит удары от неровностей дороги, делая поездку плавной. Но синфазный дроссель это не просто амортизатор, это высокоинтеллектуальная система подвески.
Принцип работы: магия встречных обмоток и невидимый барьер для шума
Чтобы понять, как устроен и работает синфазный дроссель, нам нужно сначала познакомиться с двумя типами электрических «гостей», которые могут прийти по проводам: полезным сигналом и вредным шумом. И ведут они себя совершенно по-разному.
- Дифференциальный сигнал (полезный). Это тот самый ток, который несет нужную нам информацию или питает устройство. В паре проводов (например, «фаза» и «ноль» или «+» и «-») он течет в противоположных направлениях: по одному проводу «туда», по другому «обратно». Как движение по двусторонней дороге.
- Синфазная помеха (вредный шум). Это незваный гость. Электромагнитная наводка от соседних приборов, импульсные помехи из сети всё это заставляет ток помехи течь по обоим проводам в одном и том же направлении. Словно толпа, бегущая по обеим полосам дороги в одну сторону и создающая хаос.
Именно для борьбы с этой «толпой» и нужен наш герой. Конструкция синфазного дросселя гениальна в своей простоте.

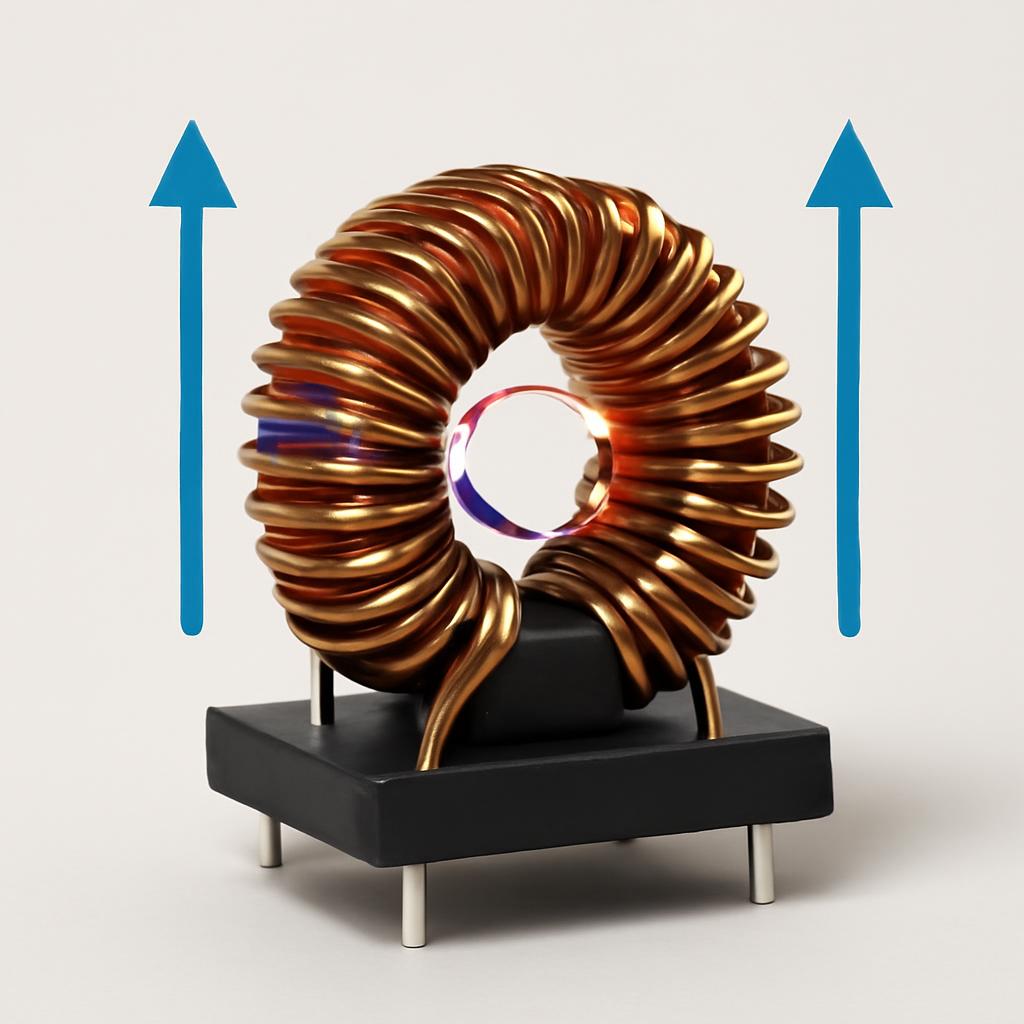

Принцип работы синфазного дросселя: полезный сигнал проходит без препятствий, а синфазная помеха блокируется.
Сердце дросселя: ферритовый сердечник
В основе большинства синфазных дросселей лежит сердечник обычно в форме кольца (тороидальный) или Ш-образный. Его делают из феррита специального магнитного материала, который отлично работает с высокочастотными сигналами, коими и являются большинство помех. Этот сердечник концентрирует в себе магнитное поле, делая дроссель в разы эффективнее.
Двойная обмотка: секрет избирательности
На этот сердечник наматываются две (или более, для многофазных цепей) абсолютно одинаковые обмотки. Через одну обмотку пропускается один провод линии (например, фаза), через вторую другой (ноль). Ключевой момент в направлении намотки.
Обмотки наматываются таким образом, что магнитные потоки от полезного (дифференциального) сигнала взаимно уничтожают друг друга, а потоки от синфазной помехи складываются.
Давайте разберем эту магию подробнее:
- Когда течет полезный сигнал: Ток в первой обмотке течет в одну сторону, а во второй в противоположную. Они создают два равных по силе, но противоположно направленных магнитных поля в сердечнике. Результат? Они компенсируют друг друга. Для полезного сигнала дроссель становится практически «невидимым», его индуктивность близка к нулю. Он не оказывает ему никакого сопротивления, пропуская без потерь.
- Когда проникает синфазная помеха: Токи помехи в обеих обмотках текут в одном направлении. Их магнитные поля в сердечнике тоже направлены в одну сторону и, соответственно, складываются. Индуктивность дросселя для такого сигнала становится очень большой. Он создает для помехи высокое сопротивление (импеданс), эффективно «душит» ее, не давая пройти дальше по цепи и превращая ее энергию в незначительное количество тепла.
По сути, синфазный дроссель это умный фейс-контроль на входе в клуб «Чистый сигнал». Своих (дифференциальный сигнал) он пропускает без вопросов, а чужаков (синфазную помеху) разворачивает на входе. Эта избирательность и делает его незаменимым компонентом в блоках питания, сетевых фильтрах, аудиоаппаратуре и линиях передачи данных.
Виды и применение: где обитают и как выглядят борцы с помехами?
Теперь, когда мы раскрыли секрет работы синфазного дросселя, самое время отправиться на «сафари» в мир электроники и посмотреть, какими они бывают и где прячутся. Ведь, как и в мире животных, здесь тоже есть свои «слоны» и «колибри», каждый из которых идеально приспособлен для своей среды обитания. Классифицировать их можно по несколь-ким ключевым признакам.
По форме сердечника: геометрия решает всё
Форма сердечника это не дизайнерский изыск, а важнейший конструктивный параметр, определяющий магнитные свойства дросселя и, как следствие, его эффективность и область применения.
- Тороидальные (кольцевые). Это, пожалуй, самый распространенный и узнаваемый тип. Сердечник в виде «бублика» или тора имеет замкнутый магнитный путь. Это значит, что почти всё магнитное поле концентрируется внутри него и не «разбрызгивается» наружу. Такое решение обеспечивает максимальную индуктивность при минимальных размерах и, что очень важно, сам дроссель почти не создает помех для соседних компонентов. Лично я встречал эти аккуратные колечки в 9 из 10 качественных блоков питания, которые мне доводилось разбирать.
- Ш-образные, П-образные и другие. Эти сердечники состоят из двух или более частей (например, двух половинок в форме буквы «Ш» или «П»). Их главное преимущество технологичность. На каркас такого дросселя гораздо проще намотать провод, особенно если требуется толстый провод для больших токов. После намотки половинки сердечника склеиваются. Чаще всего такие «тяжеловесы» можно найти во входных фильтрах мощных устройств, где токи достигают десятков ампер.
- Стержневые. Самый простой вариант обмотка намотана на прямой стержень из феррита. У такого дросселя открытый магнитный путь, что приводит к сильному рассеиванию поля вокруг. Он менее эффективен, чем тороидальный, и может сам стать источником помех. Однако из-за своей простоты и дешевизны они находят применение в некритичных цепях, где требования к фильтрации не так высоки.

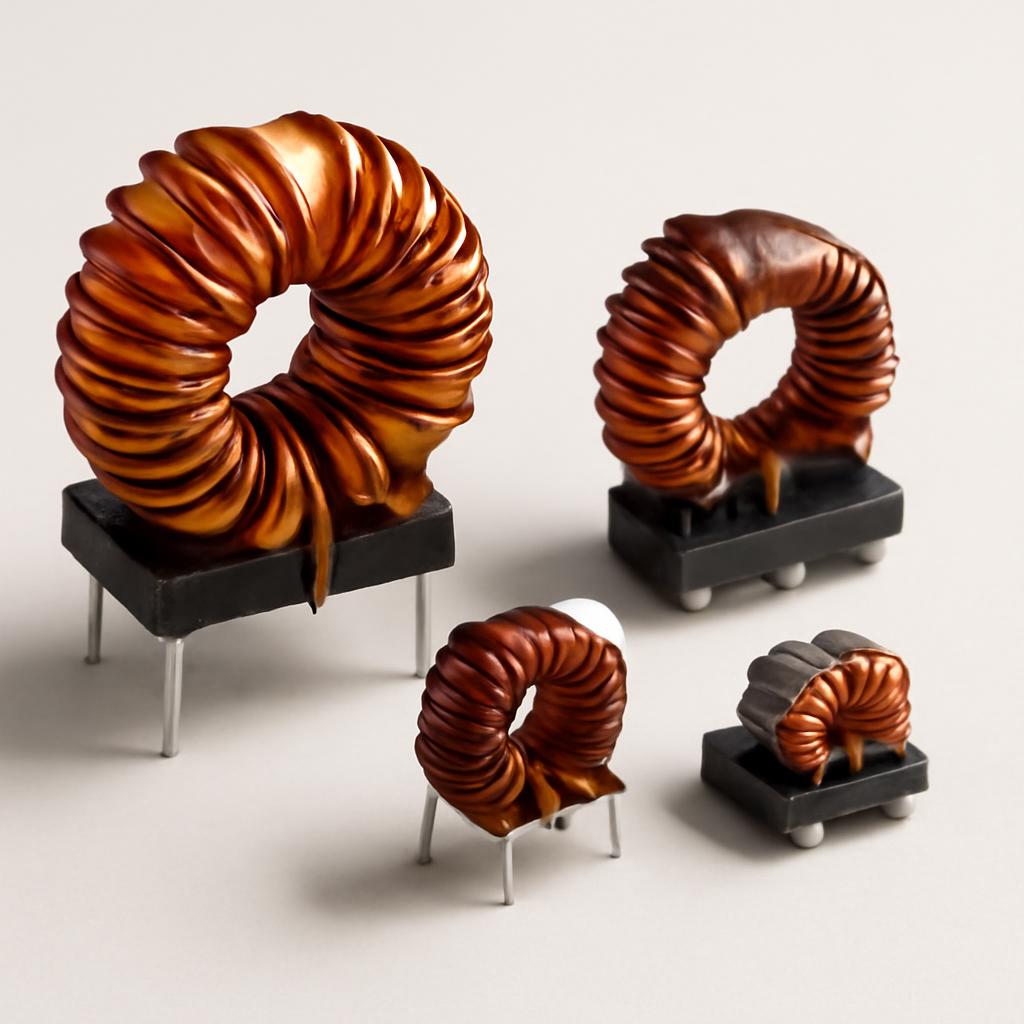

Многообразие синфазных дросселей: большие для силовых цепей и крошечные для сигнальных линий.
По типу монтажа: классика против миниатюризации
Способ установки компонента на печатную плату еще один важный критерий, который делит дроссели на два больших лагеря.
Выводные (through-hole)
Это «старая гвардия». Такие дроссели имеют длинные проволочные выводы, которые вставляются в отверстия на печатной плате и припаиваются с обратной стороны. Они обеспечивают очень надежное механическое крепление, что критично для тяжелых компонентов, подверженных вибрациям. Их стихия это силовая электроника, промышленные блоки питания, автомобильные системы. Они большие, мощные и основательные.
Для поверхностного монтажа (SMD)
Это современные «бойцы невидимого фронта». SMD (Surface-Mount Device) компоненты не имеют длинных выводов. Вместо этого у них есть контактные площадки, которыми они припаиваются прямо на поверхность платы. Это основа всей современной миниатюрной электроники от смартфонов до ноутбуков.
Борьба за каждый миллиметр внутри современного гаджета беспощадна, и SMD-компоненты это главные солдаты в этой войне за компактность.
SMD-дроссели могут быть крошечными, размером с песчинку, но при этом эффективно выполнять свою работу по фильтрации высокочастотных помех в сигнальных линиях USB, HDMI или на платах модулей Wi-Fi.
Ключевые сферы применения: от розетки до процессора
Итак, где же именно мы можем встретить этих стражей тишины? Практически везде, где есть электричество и чувствительная электроника.
- Сетевые фильтры и блоки питания. Это их основное место службы. Дроссель на входе блока питания не дает помехам из розетки 220В проникнуть в устройство и, наоборот, блокирует высокочастотный «мусор» от работы самого импульсного преобразователя, не позволяя ему загрязнять электрическую сеть.
- Линии передачи данных. В интерфейсах USB, Ethernet, CAN, HDMI синфазные дроссели защищают полезный сигнал от внешних наводок, обеспечивая стабильную и быструю передачу данных без ошибок.
- Аудиотехника. В усилителях и звуковых картах они помогают избавиться от неприятного гула и шипения, которые могут быть вызваны помехами по цепям питания.
- Автомобильная электроника. Бортовая сеть автомобиля одно из самых «грязных» с точки зрения помех мест. Генератор, система зажигания, электромоторы создают целый букет электромагнитных шумов. Дроссели здесь жизненно необходимы для корректной работы всех электронных блоков управления (ЭБУ).
Выбор конкретного типа дросселя всегда является компромиссом между его эффективностью, размером, стоимостью и условиями работы. Для силовой цепи нужен мощный выводной дроссель на Ш-образном сердечнике, а для защиты USB-порта в смартфоне миниатюрный SMD-компонент на ферритовом кольце.
Как выбрать идеальный дроссель: читаем между строк даташита
Выбор правильного синфазного дросселя это нечто большее, чем просто найти компонент, который поместится на плате. Это сродни выбору правильных шин для автомобиля: для гоночного трека нужны одни, для бездорожья совершенно другие. Нашим главным помощником в этом деле станет техническая документация, или, как ее называют инженеры, даташит (datasheet). Давайте научимся понимать его язык и выбирать именно тот «калибр», который нужен для нашей задачи.
Импеданс (impedance) главный показатель силы
Это, без преувеличения, самая важная характеристика. Импеданс это полное сопротивление, которое дроссель оказывает переменному току (а помеха это и есть переменный ток высокой частоты). Важно понимать, что импеданс величина непостоянная, он сильно зависит от частоты. В даташите вы почти всегда найдете график зависимости импеданса от частоты. Ваша задача найти дроссель, у которого пик импеданса приходится именно на тот частотный диапазон, в котором «живет» ваша помеха.
Импеданс это «сила» вашего фильтра. Чем он выше на частоте предполагаемой помехи, тем эффективнее будет подавление шума.
Например, если ваш импульсный блок питания «шумит» на частоте 500 к Гц, вам нужен дроссель с максимальным импедансом в этой области. Брать компонент с пиком на 100 МГц будет просто бессмысленно он окажется неэффективен против вашей конкретной проблемы.
Номинальный ток (rated current) предел выносливости
Эта характеристика показывает, какой максимальный постоянный ток (полезный сигнал) может безопасно и эффективно протекать через каждую обмотку дросселя. Превышение этого значения чревато двумя серьезными проблемами:
- Перегрев. Провод обмотки имеет собственное сопротивление, и при прохождении тока он нагревается (закон Джоуля-Ленца никто не отменял). Слишком большой ток может привести к перегреву, плавлению изоляции и выходу компонента из строя.
- Насыщение сердечника. Это более тонкий момент. При определенной силе тока ферритовый сердечник «устает» и перестает эффективно концентрировать магнитное поле. Его магнитная проницаемость резко падает, а вместе с ней падает и индуктивность дросселя. В состоянии насыщения дроссель практически перестает выполнять свою фильтрующую функцию, превращаясь в бесполезный кусок провода.
Практический совет: Всегда выбирайте дроссель с номинальным током, имеющим запас в 20-30% от максимального тока в вашей цепи. Это обеспечит надежную работу без перегрева и насыщения.
Сопротивление постоянному току (DC resistance, DCR)
Этот параметр показывает, какое омическое сопротивление имеет сама медная обмотка. Чем толще и короче провод, тем ниже DCR. Почему это важно? Низкое сопротивление означает меньшие потери мощности на нагрев дросселя. Для меня, например, низкий DCR это один из признаков качественного компонента, особенно в устройствах с батарейным питанием, где каждый милливатт энергии на счету. В силовых цепях высокий DCR может привести к заметному падению напряжения на дросселе, что тоже нежелательно.
Синфазный дроссель или ферритовая бусина?
Часто для борьбы с помехами используют и другие компоненты, например, ферритовые бусины (Ferrite Beads). Они дешевле и компактнее, но работают по-другому. Давайте сравним их, чтобы понять, когда и что лучше использовать.
| Характеристика |
Синфазный дроссель |
Ферритовая бусина (Ferrite Bead) |
| Основная цель |
Подавление синфазных помех (шум, идущий по обоим проводам в одну сторону) |
Подавление высокочастотных дифференциальных помех в одной линии |
| Принцип действия |
Высокая индуктивность для синфазного сигнала, низкая для дифференциального |
На высоких частотах ведет себя как резистор, рассеивая энергию помехи в тепло |
| Влияние на полезный сигнал |
Минимальное, так как полезный сигнал является дифференциальным |
Может ослаблять и полезный высокочастотный сигнал, если выбрана неправильно |
| Типичное применение |
Входные сетевые фильтры, линии питания, интерфейсы (USB, Ethernet) |
Фильтрация питания отдельных микросхем, подавление «звона» в цифровых линиях |
| Рабочие токи |
От миллиампер до десятков ампер |
Обычно до нескольких ампер |
Как видно из таблицы, это два разных инструмента для разных задач. Синфазный дроссель это «тяжелая артиллерия» для борьбы с помехами, приходящими извне по двум проводам. Ферритовая бусина это скорее «скальпель» для локального подавления шума на плате. Часто их используют вместе для достижения наилучшего результата.
Практические советы и типичные ошибки: как не споткнуться на финишной прямой
Теория это прекрасно, но, как говорится, дьявол кроется в деталях. Неправильная установка даже самого лучшего и дорогого дросселя может свести на нет всю его эффективность. Давайте рассмотрим несколько практических моментов и распространенных ошибок, которые помогут вам выжать максимум из этих компонентов и не наступить на грабли, на которых уже побывали многие до вас.
Совет №1: расположение имеет значение
Золотое правило борьбы с помехами гласит: фильтр должен стоять как можно ближе к источнику помех или к точке их проникновения в схему. Если вы ставите синфазный дроссель на входе питания устройства, он должен быть первым компонентом сразу после разъема. Каждый лишний сантиметр печатной дорожки между разъемом и дросселем это маленькая антенна, которая с радостью «поймает» новые помехи из эфира уже после фильтрации. Это как поставить самого бдительного охранника не у главного входа в здание, а где-то в коридоре третьего этажа толку от него будет мало.
Фильтр без правильного заземления это в лучшем случае просто декоративный элемент на плате, а в худшем сам источник проблем.
Совет №2: можно ли сделать дроссель самому?
Энтузиасты и радиолюбители часто задаются этим вопросом. Технически да, можно. Достаточно взять ферритовое кольцо подходящего размера и материала, сложить вместе два изолированных провода и намотать их на кольцо. Получится самодельный синфазный дроссель. Однако есть большое «но». Вы никогда не сможете точно предсказать его характеристики: какой у него будет импеданс на нужной частоте, при каком токе наступит насыщение сердечника. Это скорее интересный эксперимент, чем надежное решение. Для ответственных проектов, где важна предсказуемость и соответствие стандартам электромагнитной совместимости (ЭМС), использование фабричных компонентов с известными параметрами из даташита является единственно верным путем.
Ошибка №1: неправильная трассировка платы
Представьте, что вы установили отличный дроссель. «Грязные» провода (до фильтра) и «чистые» (после фильтра) должны быть физически разнесены на плате как можно дальше друг от друга. Если проложить их параллельно и близко, то помеха может легко «перепрыгнуть» с грязной линии на чистую за счет паразитной емкостной связи, минуя ваш замечательный фильтр. Разделяйте «земли» силовой и сигнальной части, используйте заземленные полигоны для экранирования это целое искусство, но основы его просты: держите чистое и грязное порознь.
Основные сферы применения синфазных дросселей в современной электронике.
Будущее без помех: почему роль дросселей только растет?
Может показаться, что мы уже достигли вершин в борьбе с помехами, но на самом деле битва только начинается. Мир электроники не стоит на месте, и с каждым годом вызовы становятся все серьезнее. Это значит, что роль таких, казалось бы, простых компонентов, как синфазные дроссели, будет только возрастать.
Посудите сами. Частоты, на которых работают современные устройства, неуклонно растут. Новые стандарты связи, такие как 5G и Wi-Fi 7, оперируют в гигагерцовых диапазонах. Процессоры и контроллеры обмениваются данными на сумасшедших скоростях. Чем выше частота, тем легче сигналы превращаются в излучаемые помехи, и тем сложнее их отфильтровать. Это требует разработки новых ферритовых материалов и конструкций дросселей, способных эффективно работать в этих новых условиях.
В мире высоких скоростей и тотальной электрификации проблема электромагнитной совместимости из технической задачи превращается в фундаментальное требование к надежности и безопасности.
Еще один мощный тренд электрификация транспорта. Электромобили это, по сути, огромный и очень мощный импульсный преобразователь на колесах. Инверторы, управляющие двигателями, зарядные устройства, бортовые системы все это генерирует колоссальный уровень электромагнитных шумов. Обеспечить безотказную работу чувствительной электроники в такой агрессивной среде задача не из легких, и без качественных силовых синфазных дросселей здесь не обойтись.
Миниатюризация также вносит свою лепту. Впихнуть в крошечный корпус смарт-часов десятки радиомодулей, сенсоров и мощный процессор, заставив их работать вместе и не мешать друг другу это настоящее инженерное чудо. И в основе этого чуда лежат в том числе и микроскопические SMD-дроссели, которые наводят порядок в этом электронном «общежитии». Так что в будущем нас ждут еще более компактные, эффективные и «умные» решения для фильтрации помех, а профессия инженера по ЭМС станет еще более востребованной.
Часто задаваемые вопросы (FAQ)
Почему мой синфазный дроссель сильно греется?
Нагрев дросселя может быть вызван двумя основными причинами. Первая и самая частая превышение номина тока. Если ток в цепи выше, чем тот, на который рассчитан дроссель, его обмотки начинают перегреваться из-за собственного сопротивления. Вторая причина работа на очень высоких частотах с большими токами, что вызывает значительные потери в ферритовом сердечнике. Проверьте, соответствует ли номинальный ток дросселя току в вашей цепи, и убедитесь, что его сопротивление постоянному току достаточно низкое.
В чем разница между синфазным и дифференциальным дросселем?
Ключевое отличие в конструкции и назначении. У синфазного дросселя две (или более) обмотки на одном сердечнике, намотанные так, чтобы их магнитные поля от полезного (дифференциального) сигнала вычитались, а от помехи (синфазной) складывались. Он борется с помехой, одинаковой в обоих проводах. Дифференциальный дроссель это, по сути, обычная одиночная катушка индуктивности. Его включают в разрыв одного провода, и он подавляет помехи, которые текут по цепи «туда-обратно», то есть дифференциальные помехи.
Можно ли использовать синфазный дроссель вместо двух отдельных катушек?
Нет, это принципиально разные подходы. Две отдельные катушки (дифференциальные дроссели) в линиях питания будут создавать высокое сопротивление как для помехи, так и для полезного сигнала, что приведет к потерям и искажениям. Синфазный дроссель специально сконструирован так, чтобы быть «прозрачным» для полезного сигнала и оказывать сопротивление только синфазной помехе. Заменять одно другим некорректно.
Что будет, если поставить дроссель с недостаточным номинальным током?
Это приведет к насыщению ферритового сердечника. В состоянии насыщения магнитная проницаемость материала резко падает, индуктивность дросселя стремится к нулю, и он перестает выполнять свою фильтрующую функцию. Кроме того, это вызовет сильный перегрев обмоток, что может привести к их повреждению и выходу компонента из строя. Всегда выбирайте дроссель с запасом по току.
Имеет ли значение направление подключения дросселя?
Для самого синфазного дросселя как компонента нет. У его обмоток нет полярности, поэтому вы можете подключать вход и выход к любой из сторон. Однако на печатных платах часто маркируют начало обмоток точками. Это важно для правильного фазирования при подключении к многофазным цепям и для обеспечения корректной работы схемы в целом, но для простой двухпроводной линии вход и выход взаимозаменяемы.
Заключение
Мы с вами совершили увлекательное путешествие в мир синфазных дросселей от их базового устройства до практических тонкостей выбора и применения. Теперь вы знаете, что эти скромные компоненты являются настоящими «санитарами» электронных схем, избирательно отлавливая вредный шум и пропуская чистый полезный сигнал. Они залог стабильной работы наших гаджетов, чистого звука и быстрой передачи данных.
Главный вывод, который стоит сделать: не бывает незначительных деталей. Правильно подобранный и грамотно установленный дроссель может стать решающим фактором, отделяющим стабильно работающее устройство от источника постоянных проблем. Поэтому не ленитесь заглядывать в даташит, обращайте внимание на импеданс и номинальный ток, и всегда думайте о правильной трассировке платы. Вооружившись этими знаниями, вы сможете создавать по-настоящему надежные и качественные электронные устройства. Дерзайте, и пусть в ваших проектах всегда будет чистый сигнал!
