Осциллографы бывают разных типов, но 4-канальные модели, такие как Rigol DS1054Z, выделяются своей универсальностью. Они позволяют одновременно анализировать несколько сигналов, что делает их незаменимыми в сложных проектах.
Компания Rigol зарекомендовала себя как лидер в производстве измерительного оборудования, предлагая высокоточные приборы по доступным ценам. Модель DS1054Z — яркий пример того, как передовые технологии могут быть доступны широкому кругу пользователей. Для тех, кто хочет подробнее изучить характеристики, отзывы и руководства, рекомендуем посетить страницу rigol ds1054z.
Обзор модели: кто стоит за брендом и почему ему доверяют?
Rigol Technologies, основанная в 1998 году в Пекине, Китай, быстро завоевала репутацию надежного производителя измерительного оборудования. Компания специализируется на создании осциллографов, генераторов сигналов, мультиметров и других инструментов, которые используются в лабораториях, промышленности и образовательных учреждениях по всему миру. Компания Ригол (Rigol) инвестирует в исследования и разработки, что позволяет предлагать широкий спектр инновационных решений, включая технологию Ультра Вижн (UltraVision), обеспечивающую захват осциллограмм с высокой скоростью.
Бренд заслужил доверие благодаря сочетанию качества с функциональностью и доступными ценами на продукцию. Модель Rigol DS1054Z стала одной из самых востребованных в серии DS1000Z, эта популярная модификация предлагает целый спектр профессиональных возможностей, при этом ее цена доступна даже для радиолюбителей.
Технические характеристики: параметры точности и количества измерений, диапазон измерения, число каналов
Сочетание рабочих качеств, которыми обладает аппарат Ригол серии Rigol DS1054Z, с высокой надежностью делает его лидером среди аналогов своего класса по характеристикам и производительности:
| Список характеристик |
Диапазон значений |
| Пропускание на полосе частот |
до 50 МГц |
| Уровень дискретизации |
1 Г выб/с (при 500 М выб/с — для 2-х каналов, при 250 Мвыб/с — для 4-х каналов) |
| Число каналов |
в количестве 4 шт, аналоговые |
| Показатель глубины памяти |
В пределах24 Мточек (12 Мточек стандартно) |
| Скорость осуществления захвата осциллограммы |
Около 30 тыс. (30 000) осц./с |
| Разрешение с вертикальной разверткой |
8 бит |
| Размер отклонений в вертикальную сторону (в диапазоне) |
1 мВ /дел — 10 В /дел |
| Импеданс входной |
в пределах 1МОм ±1% |
| Показатель входного напряжения |
с максимальными значениями 300 Впик CATI, 100 Впик CATII |
| Коэффициент усиления при погрешностях |
< 10 мВ: ±4%; ≥ 10 мВ: ±3% по полной шкале |
| Нарастание (показатель времени) |
≤7 нс (в типичных условиях) |
| Триггеры |
Фронт, импульс, поиск видеосигнала, с заданным шаблоном, последовательности и др. |
| С протоколами (декорирование) |
I²C, RS-232 / UART, SPI, Parallel |
| Перечень математических операций |
lg, ln, exp, abs, A-B, A×B, A+B, A/B, diff, sqrt, FFT, intg |
| Диапазон курсорных измерений |
В ручном режиме (ΔT, 1/ΔT, ΔV,), установка слежения, режим авто настроек |
| Варианты измерений автоматического типа |
Rise, Fall, Vrms, Overshoot, Preshoot, Period, Peak, Average, Frequency, Amplitude, Positive/Negative Pulse Width, Duty Cycle, Delay, Phase, Top, Bottom |
Эти параметры способны обеспечивать высокую точность и стабильность, с которой производятся измерения. Применение технологии Ультра Вижн (UltraVision) позволяет эффективно захватывать сигналы с частотой до 50 МГц, а благодаря глубине памяти до 24 Мточек обеспечивается выполнение детального анализа длительных сигналов. Наличие четырех каналов позволяет отслеживать сразу несколько источников одновременно, что особенно полезно, когда выполняеся работа с шинами, такими как SPI или I²C.
Удобства работы: интерфейс, экран, меню

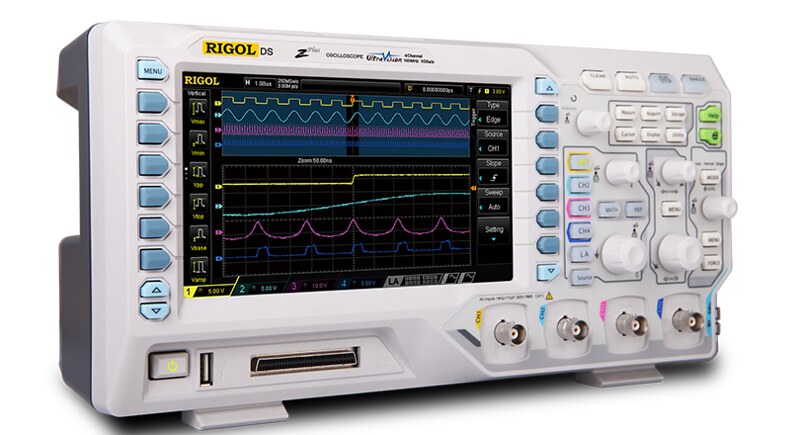

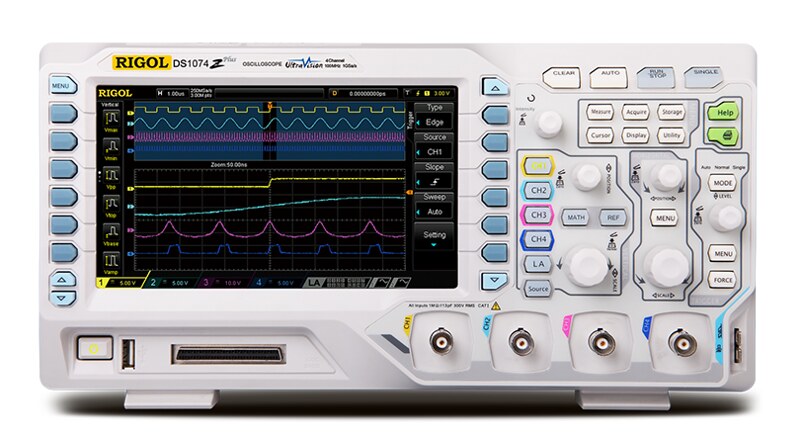

Rigol DS1054Z оснащен TFT-дисплеем, имеющим 7-дюймовый цветной экран, показатель разрешения 800 x 480 пикселей, обеспечивающий четкое качество отображения осциллограмм. Интерфейс прибора интуитивно понятен, с логичной навигацией по меню, делая его доступным даже для новичков. Кнопки и регуляторы имеют цветовую кодировку, упрощающую управление каналами.
Встроенные подсказки и автоматические режимы, такие как автоустановка (setup) и измерения, упрощают настройку. Пользователи могут сохранять профили настроек для повторных измерений, что экономит время. Осциллограф поддерживает различные режимы отображения (Y-T, X-Y, самописец) и послесвечение, что улучшает анализ сигналов.
Комплект включает четыре пассивных пробника с ослаблением 0.1x–1000x, что позволяет работать с сигналами различной амплитуды. Пробники подключаются через разъемы BNC, обеспечивая надежное соединение.
Программное обеспечение при подключении к ПК: возможности осуществления процедуры
У модели Ригол Rigol DS1054Z поддерживается опция коннект с ПК, обеспечивающая подключение через интерфейс USB Host, USB Device и LAN, делая ее универсальным выбором при использовании с лабораторными и автоматизированными видами систем. Инновационное программное обеспечение типа UltraScope быстро обрабатывает поступающую информацию, поэтому осциллографами данной серии можно управлять, анализируя данные и сохраняя результаты. Совместимость с LabVIEW, работа на других платформах упрощает интеграцию в сложные измерительные системы.
У осциллографа поддерживаются функции декодирования протоколов (SPI, Parallel, RS-232, I²C,), делая его применение идеальным решением, чтобы производить анализ шин с последовательной установкой. Функция «окна» FFT (с прямоугольником, треугольник, тип Hamming, Blackman, Hanning) позволяет проводить спектральные анализы, когда поступают разные типы сигналов.
Возможности в разных сферах: применение в областях ремонта, промышленности, образования
Серия осциллографов Ригол (Rigol DS1054Z) подходит для различных сфер, что расширяет возможности их применения:
- Образование: Доступные цены с широким набором функций, включая возможности измерений в автоматическом режиме, возможность декодирования протоколов, вся совокупности факторов делает такие приборы оптимальными в плане выбора для любой университетской лаборатории.
- Восстановление электроники с быстрым ремонтом: Позволяет быстро выявлять неисправности в платах, анализирует поступление сигнала, и при этом прибором демонстрируется высокий уровень точности.
- Промышленность: Используется для диагностики и контроля качества, поддерживая стандарты, например, Pass/Fail и Госреестр СИ.
- Радиолюбители: Это идеальный выбор для домашней мастерской благодаря тому, что прибор является легким и компактным, его размер: 323,1 x 160,8 x 122,4 мм, с весом в пределах 3.2 кг.
Доступность и стоимость: выгодное соотношение качества с ценой
Модель Ригол (Rigol DS1054Z) предлагает разнообразные профессиональные возможности при том, что цена прибора составляет около €400, что значительно ниже, чем у аналогов от Tektronix или Keysight, которые могут стоить в несколько раз дороже. Эта модель обеспечивает сопоставимую функциональность, включая глубокую память, высокую скорость захвата и поддержку протоколов, что делает цену справедливой.
Осциллограф доступен в магазинах и у официальных дистрибьюторов, таких как rigol ds1054z, с быстрой доставкой по Москве и России. Возможность заказа напрямую упрощает покупку.
Гарантийное и послепродажное обслуживание
Rigol предоставляет стандартную гарантию на 3 года, что подчеркивает надежность DS1054Z. Сертифицированные сервисные центры обеспечивают ремонт и обслуживание, а служба поддержки оперативно решает вопросы пользователей. На сайте производителя доступны руководства, обучающие материалы и обновления ПО, включая UltraScope и драйверы LabVIEW.
Говоря об универсальном осциллографе Ригол (Rigol DS1054Z), можно отметить, что эта модель, сочетающая производительность с доступной для широкого круга пользователей ценой, отличается высоким уровнем удобства использования. Имея в распоряжении до 4 каналов при полосе пропускания 50МГц (пятьдесят мегагерц), когда частота дискретизации составляет 1 Гвыб/с, при глубокой памяти, эти характеристики делают подобное оборудование идеальным для манипуляций типа анализа сложного сигнала. Сочетание интуитивного интерфейса с поддержкой протоколов и надежной гарантией привлекательность данной модели еще более усиливается.
Такие модели подходят для радиолюбителей и профессионалов, работающих в промышленности или в условиях лабораторий, также ей могут пользоваться студенты. Если вы в поисках надежного инструмента для измерений и ищете, где его купить по низкой цене, универсальная модификация Rigol DS1054Z станет выбором, который оправдает ожидания. Закажите ее на сайте rigol ds1054z, чтобы убедиться в ее возможностях!
Автор статьи: Архипов П.Н.
